CCF Jaguar/Land Rover : qu’est-ce que c’est et pourquoi est-il important de le maîtriser ?

Dans nos dernières actualités Abrites, nous avons annoncé qu’il est désormais possible de modifier le CCF des véhicules Jaguar et Land Rover à l’aide d’Abrites Diagnostics for JLR. Mais qu’est-ce que le CCF exactement ? Pourquoi joue-t-il un rôle aussi important dans les flux de travail des ateliers modernes ? Et comment AVDI vous permet-il d’en prendre le contrôle total ?

Qu’est-ce que le Car Configuration File (CCF) ?

Le Car Configuration File (CCF), également appelé Central Configuration File ou Control Configuration File, peut être considéré comme l’ADN électronique des véhicules Jaguar Land Rover (JLR) modernes. Il s’agit du fichier de configuration principal qui définit les spécifications exactes du véhicule, les fonctionnalités activées ainsi que les paramètres régionaux de l’ensemble de son réseau électronique.

Sur les anciennes architectures JLR, telles que celles des X-Type ou S-Type du début des années 2000, ce concept était connu sous le nom de Vehicle Identification Block (VID). Avec l’évolution des architectures électroniques des véhicules, le CCF est devenu un élément centralisé bien plus sophistiqué.



Architecture et distribution entre les modules

Le CCF n’est pas un simple fichier de données passif. Il constitue une véritable cartographie active du réseau, qui régit les protocoles de communication entre les différents modules et détermine le comportement des modules esclaves.

• Stockage principal : le CCF est généralement hébergé et géré par le Body Control Module (BCM), qui fait office de passerelle centrale pour l’électronique de carrosserie, l’éclairage ainsi que les fonctions de sécurité et d’accès. En pratique, comme pour les modules BMW FEM ou BDC, deux modules sont réunis dans un même boîtier : le BCM et le GATEWAY.

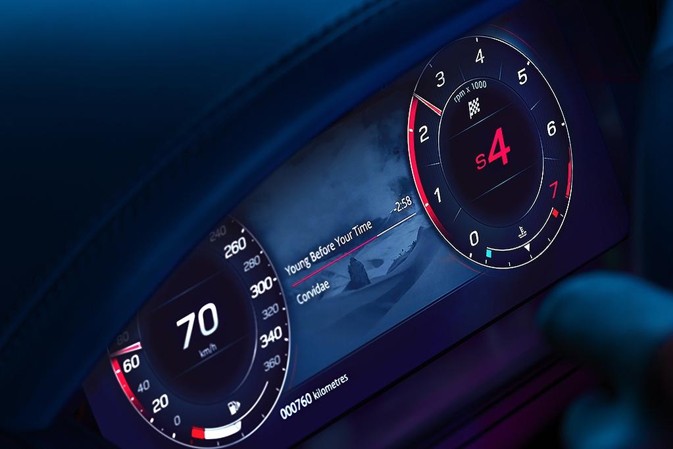

• Stockage secondaire/de sauvegarde : des copies du CCF sont également enregistrées dans le combiné d’instruments (IPC) et, dans certains cas, dans le Powertrain Control Module (PCM), afin d’assurer la redondance des données. Si le BCM (Gateway) est remplacé ou si ses données sont corrompues, le CCF peut souvent être restauré en clonant la sauvegarde présente dans l’IPC.
• Distribution sur le réseau : lors de l’initialisation du véhicule, la configuration CCF est diffusée sur les réseaux CAN ou FlexRay afin de transmettre aux différents modules leurs paramètres de fonctionnement spécifiques, par exemple au KVM/RFA pour l’accès sans clé ou à l’ACM pour la climatisation.

  Applications du CCF pour le diagnostic et le retrofit

La lecture, la modification et l’écriture du CCF sont des opérations essentielles pour le diagnostic avancé, le remplacement des modules et les opérations de retrofit. Les outils de diagnostic OBD-II standard ne permettent pas d’interagir avec ce niveau du réseau électronique du véhicule.
Les principales applications comprennent :




1. Retrofit et mises à niveau des équipements d’origine : activation d’options qui n’étaient pas prévues dans la configuration d’usine, comme le remplacement des phares halogènes par des phares Xénon/LED, l’activation de l’éclairage d’ambiance ou du régulateur de vitesse adaptatif (ACC).
2. Conversions pour différents marchés : modification des paramètres régionaux lors de l’importation ou de l’exportation d’un véhicule, par exemple pour convertir les unités du compteur de vitesse, modifier les packs linguistiques ou adapter les fréquences radio d’une configuration USA à une configuration UE.
3. Désactivation de systèmes et conversions : contournement de composants problématiques ou supprimés. Parmi les exemples courants figurent la désactivation du verrouillage électronique de la colonne de direction ou la désactivation par codage de la suspension pneumatique d’origine lors de la conversion du véhicule vers des ressorts hélicoïdaux.
4. Remplacement de modules : lors de l’installation d’un module vierge ou provenant d’un véhicule donneur, le CCF doit être écrit afin de garantir que le module corresponde exactement au niveau de finition et aux spécifications du véhicule, par exemple SE ou Autobiography.

Accès et outils : l’avantage Abrites

Traditionnellement, l’extraction et la modification du CCF nécessitent de récupérer la configuration sous la forme d’un fichier VBF (Vehicle Bus File), d’en modifier les paramètres, puis de la réécrire dans les modules concernés.Historiquement, les techniciens devaient s’appuyer sur des outils OEM anciens ou des plateformes en ligne souvent complexes et contraignantes :

• JLR SDD (Symptom Driven Diagnostics) : utilisé pour les véhicules plus anciens, antérieurs à 2017, communiquant via CAN/K-Line. La modification du CCF dans SDD nécessite généralement de contourner les restrictions standard imposées aux outils des concessionnaires en accédant à l’« Engineering Mode » à l’aide de générateurs de mots de passe basés sur un seed.
• Pathfinder : utilisé pour les véhicules équipés du DoIP (Diagnostics over Internet Protocol), approximativement entre 2017 et 2021
• TOPIx Cloud : l’écosystème de diagnostic en ligne actuellement utilisé pour les architectures JLR les plus récentes, nécessitant une authentification associée à un abonnement actif et soumis à des restrictions d’accès.

L’un des principaux inconvénients des outils OEM est qu’ils ne permettent pas d’activer ou de désactiver librement chaque option. Ils identifient essentiellement les différences de configuration et indiquent qu’une modification du CCF est possible, sans offrir le même niveau de contrôle direct sur chaque paramètre.

La solution AVDI




Avec la dernière mise à jour d’Abrites Diagnostics for JLR, AVDI rejoint le cercle restreint des outils de diagnostic capables de lire, modifier et écrire directement le CCF. Grâce à l’intégration fluide de l’édition du CCF dans l’environnement AVDI, il n’est plus nécessaire d’utiliser des codes d’ingénierie du réseau constructeur ni de passer par des authentifications cloud en ligne contraignantes.
Chaque option peut être activée ou désactivée individuellement, ce qui vous permet de modifier le CCF en fonction de vos besoins spécifiques.Vous bénéficiez ainsi d’un contrôle complet des configurations électroniques JLR, directement depuis une interface unique.

À bientôt, et d’ici là, essayez de prendre plaisir à travailler !

Alek
