Équipement ABRITES pour voitures Mercedes-Benz (pack complet)

Ce pack contient tous les produits matériels et logiciels ABRITES pour travailler avec les voitures Mercedes-Benz. Il vous permet de réinitialiser, de lire les données, de personnaliser et d'activer les modules FBS4 (ECU, TCU), d'effacer l'erreur « ELV Component Fault » et de programmer les clés pour les modèles sélectionnés.

Matériel :

• Interface de diagnostic de véhicule ABRITES (AVDI)
• Programmateur de clés et de transpondeurs PROTAG (ZN003)
• Boîtier de distribution (ZN051) - Programmateur ABProg (ZN030)
• Câble pour Mercedes-Benz EZS, 7G Tronic et ISM/DSM (CB011)
• Câble de connexion ELV FBS4/FBS3 (CB026)
• Câble de connexion pour ECU MD1/MG1 Mercedes-Benz, gestionnaire FBS4 et outil de programmation ECU (CB030)
• Ensemble de câbles étendus DS-BOX pour connexion directe avec divers modules automobiles/camions sur établi (CB403)
• Kit de lecture ECU (ZN074)
• Adaptateur USB IR (ZN076)
• Clé BGA universelle 433/315 MHz pour véhicules Mercedes-Benz (TA52)

Logiciel :

• Étalonnage combiné d'instruments FBS4 (MN030)
• Gestionnaire DAS pour voitures FBS4 (MN032)
• Mercedes-Benz Réparation du verrouillage électronique de la direction des véhicules FBS4 (MN033)
• Expert en personnalisation FBS4 (MN034)
• VGS4-NAG2 FBS4 vierge/personnalisation via ABPROG (MN035)

Plus d'informations sur les produits matériels de cet ensemble :

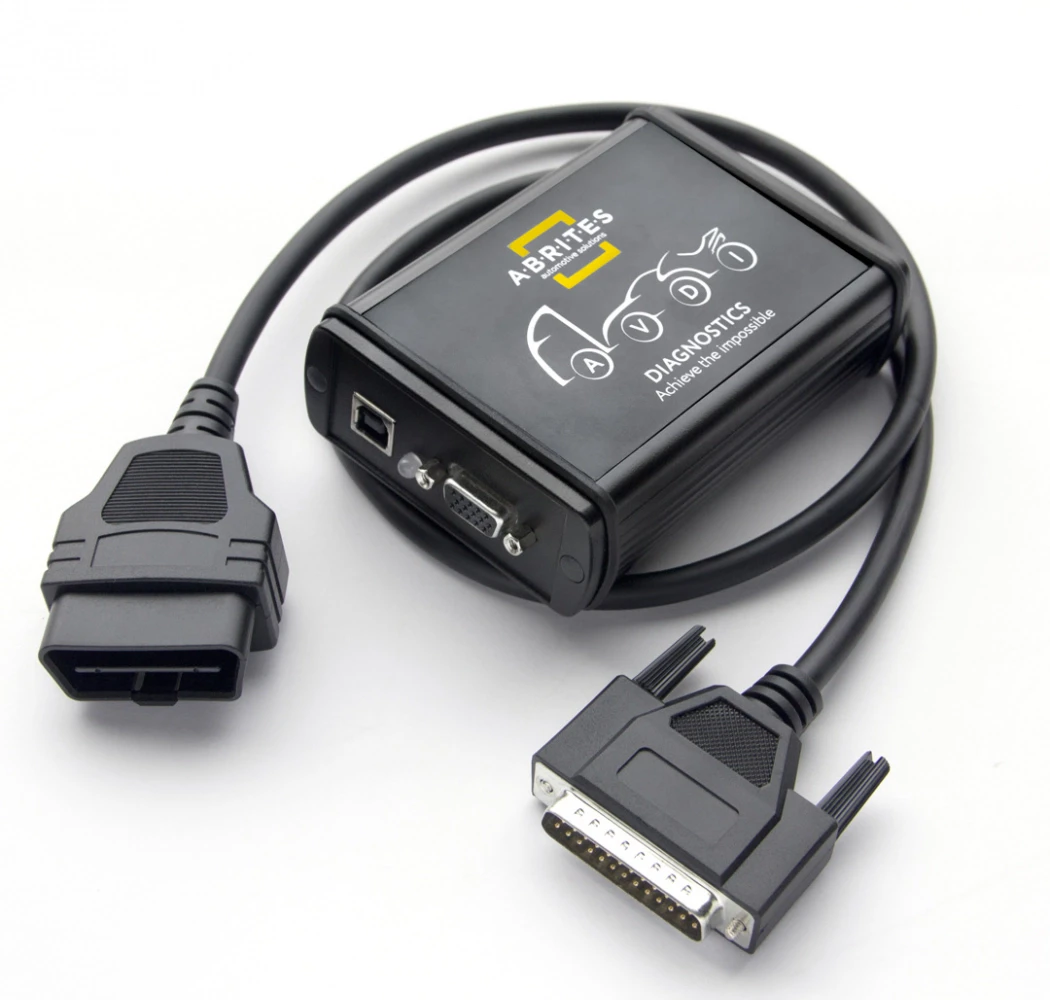

AVDI
L'interface de diagnostic du véhicule ABRITES est un outil puissant qui offre une prise en charge de 99 % de toutes les marques automobiles sur la route. AVDI permet des procédures de diagnostic standard et avancées, ainsi que des centaines d'opérations complexes, telles que la programmation des clés, la programmation de l'unité de contrôle du moteur, le remplacement des modules, l'étalonnage du groupe électrogène.

AVDI est votre allié le plus puissant. Le pilote PassThru disponible dans tous les AVDI est un outil précieux vous permettant de travailler avec des logiciels tiers, si nécessaire, ainsi qu'une vaste gamme de fonctions spéciales leur permettant de profiter immédiatement de l'expérience complète de nos produits.
AVDI est compatible pour les diagnostics standards et avancés avec la plupart des marques et modèles, tels que Volkswagen, Audi, Skoda, Porsche, Lamborghini (VAG), Mercedes-Benz (véhicules de tourisme, camions et même bus), Smart, BMW, Mini, Rolls Royce, Toyota, Lexus, Peugeot, Citroën, Renault, Dacia et bien d'autres ! Les véhicules lourds, agricoles, récréatifs et maritimes sont également pris en charge (conformes à la norme J1939).

Capacités de diagnostic standard :
• Analyse complète du véhicule
• Identification des modules : voir tous les modules du véhicule, avec le numéro VIN et les numéros de pièces (le cas échéant)
• Lecture et effacement des codes d'erreur de diagnostic (DTC)
• Affichage des données en direct : voir les données en direct des capteurs du véhicule en temps réel
 • Test des actionneurs : identifier les éventuels problèmes de la voiture en effectuant des tests des actionneurs
• Opérations de codage

Le logiciel de base permet également des procédures avancées (pour une sélection de marques) telles que :
• Adaptation de nouveaux modules
• Réinitialisation des modules utilisés
• Programmation des clés
• Étalonnage du combiné d'instruments/Recalibrage du kilométrage
• Renouvellement de l'airbag
• Modification de la version logicielle des modules, le cas échéant (mises à jour)

Diagnostics avancés :
• Étalonnages
• Paramètres de configuration
• Options de codage
• Adaptations des canaux de diagnostic
• Fonctions guidées
• Des centaines d'autres, selon la marque

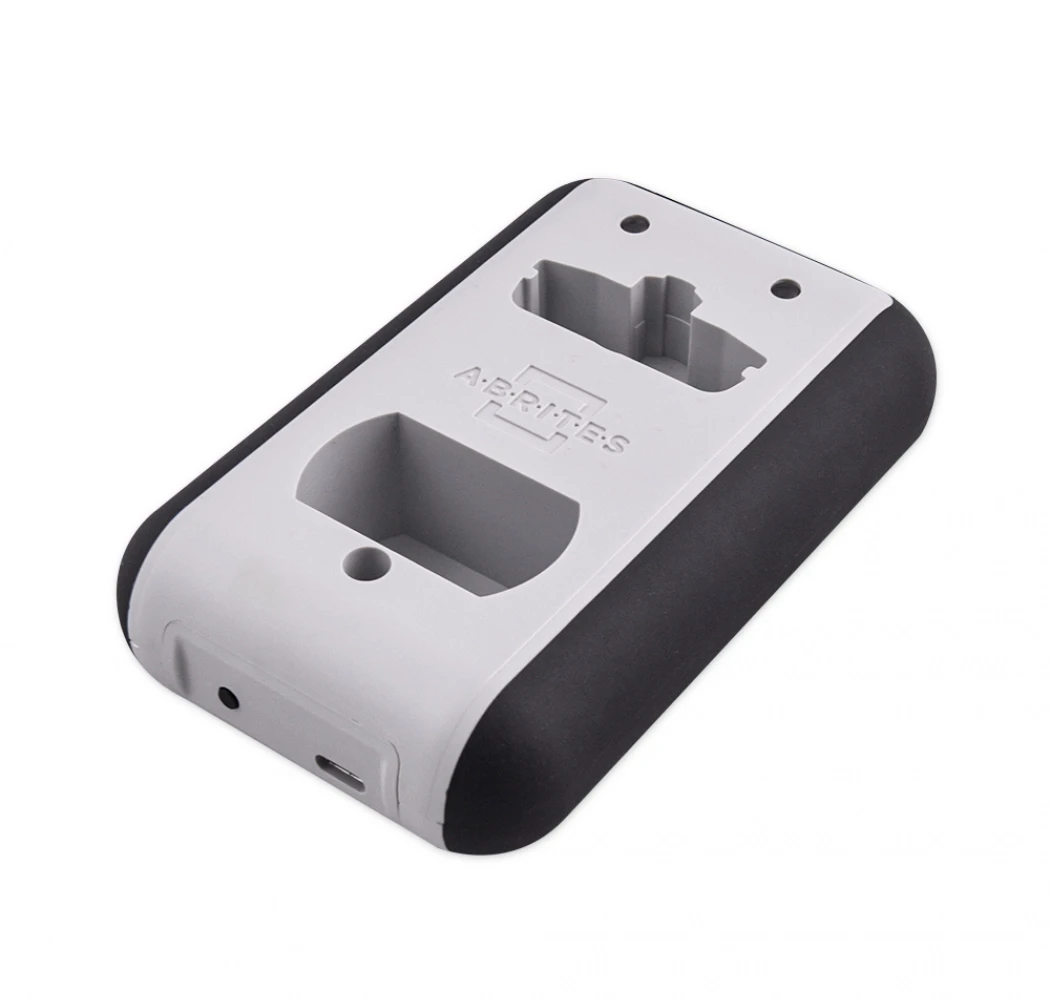

PROTAG
Le programmateur Abrites PROTAG de nouvelle génération est la dernière mise à niveau de notre puissant outil de programmation de clés !
Le ZN003 contient toutes les fonctionnalités du ZN002 et étend ses capacités. Avec le PROTAG, vous pouvez effectuer des opérations avec des clés et des transpondeurs, utilisés dans les derniers systèmes d'authentification et d'immobilisation.
Le ZN003 est durable et de forme ergonomique pour offrir une facilité d'utilisation supplémentaire, équipé de 3 emplacements pour différents types de transpondeurs. L'un des emplacements est spécialement développé pour les clés de camion Mercedes-Benz. La conception est optimisée pour éliminer les erreurs de positionnement du transpondeur et maximiser l'efficacité. PROTAG est prêt à programmer toutes les clés et tous les transpondeurs produits par Abrites, ainsi qu'une grande variété de clés et de transpondeurs OEM. C'est l'outil de programmation de clés ultime pour le serrurier professionnel.

BOÎTE DE DISTRIBUTION
Le boîtier de distribution ABRITES (ZN051) est un outil d'assistance, conçu pour fonctionner avec l'interface AVDI et le logiciel de diagnostic ABRITES pour la lecture des ECU par connexion directe et mode de démarrage. Le boîtier de distribution est pratique pour travailler à la fois sur un établi et dans la voiture. Il peut être utilisé pour se connecter à CAN et K-Line, ainsi que pour fournir la masse et l'alimentation (12 V) à partir d'une alimentation externe. Le ZN051 dispose d'un ensemble de câbles et de broches utilisés pour se connecter à différents modules, afin de virginiser, personnaliser et activer ces modules. L'outil dispose également d'un relais à fusible intégré, permettant une extraction rapide du mot de passe des véhicules Mercedes-Benz.

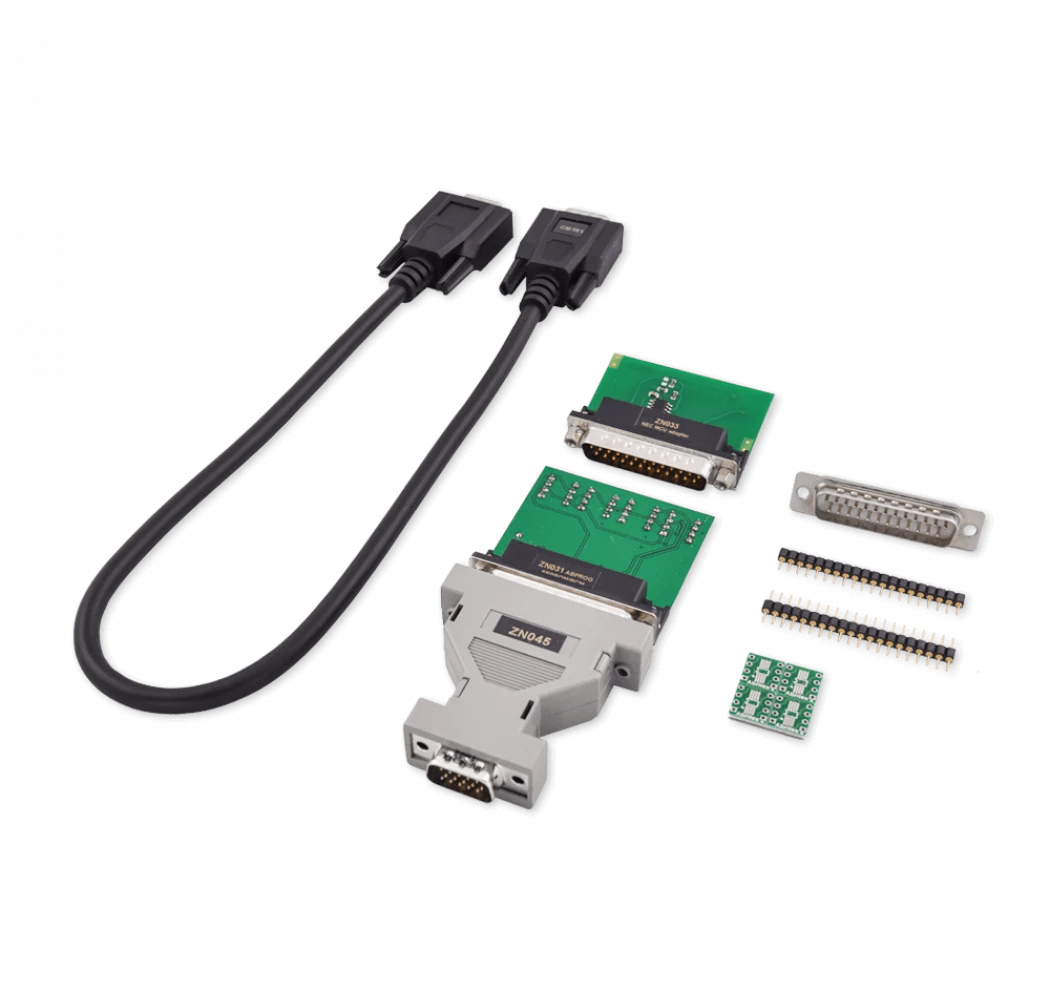

ABPROG
Le programmateur ZN030 ABPROG est un ensemble d'appareils, conçu pour aider à de nombreuses procédures, qui nécessitent un travail sur banc avec plusieurs unités dans le véhicule.

Principales fonctionnalités :

• Lecture, écriture et effacement des mémoires SPI, Microwire et I2C
• Lecture, écriture et effacement de la mémoire du FEM/BDC sans la retirer
• Lecture et écriture des unités Bosch EDC16 (MPC)
• Lecture, écriture et effacement des MCU NEC à partir des clés IR Mercedes-Benz
• Renouvellement des clés de type HITAG 2
• Lecture et écriture du NEC V850 dans différents modules
• Lecture des masques EWS

Câble pour Mercedes-Benz EZS, 7G Tronic et ISM/DSM (CB011)
Le jeu de câbles CB011 est destiné à établir une connexion entre AVDI et certains modules dans les véhicules Mercedes-Benz lorsque cela est nécessaire. Le produit est un excellent complément à la fonction spéciale MN026/MN032, en particulier lorsque vous travaillez avec le gestionnaire DAS sur banc. Ce jeu de câbles est utilisé dans toutes les situations qui nécessitent une communication avec ces modules.

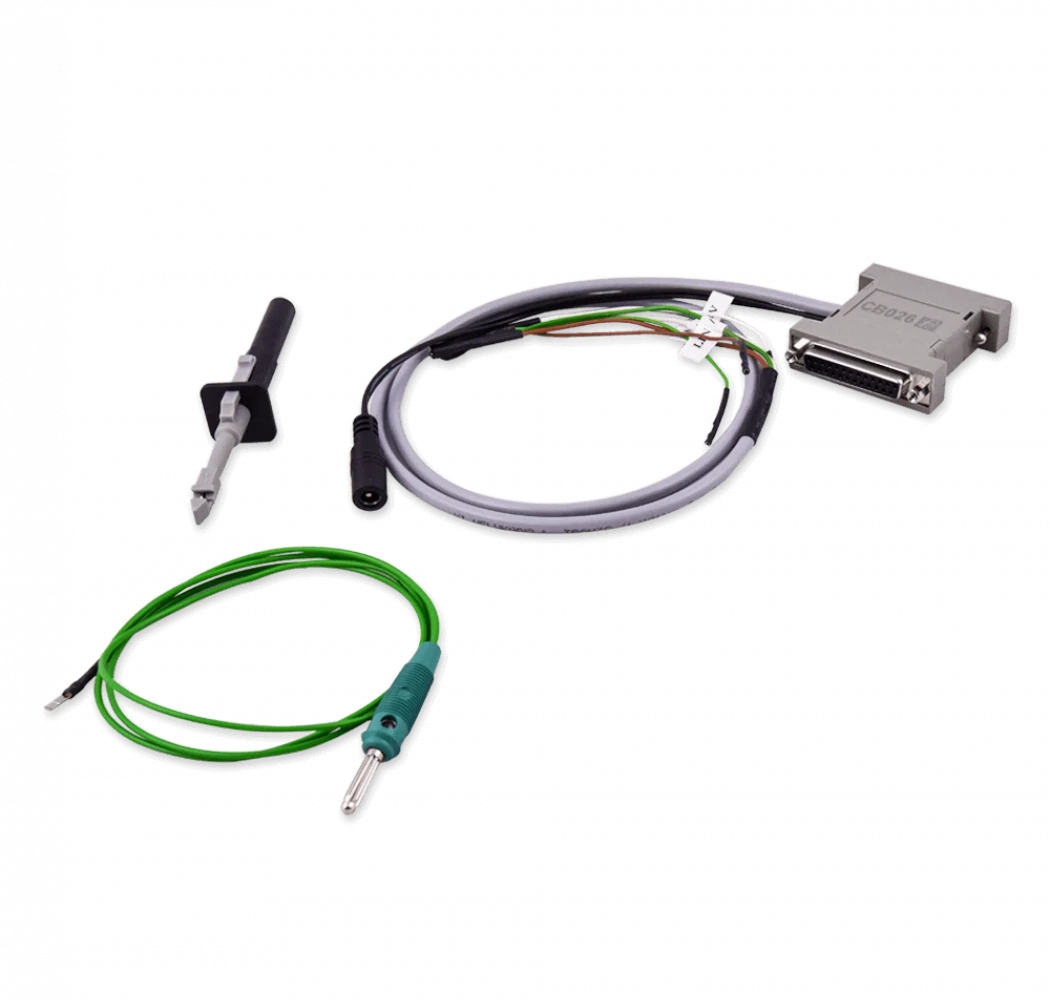

Câble de connexion ELV FBS4/FBS3 (CB026)
Le câble de connexion ELV CB026 est développé pour établir une connexion entre AVDI et les véhicules Mercedes-Benz FBS3/FBS4 équipés d'un ELV.

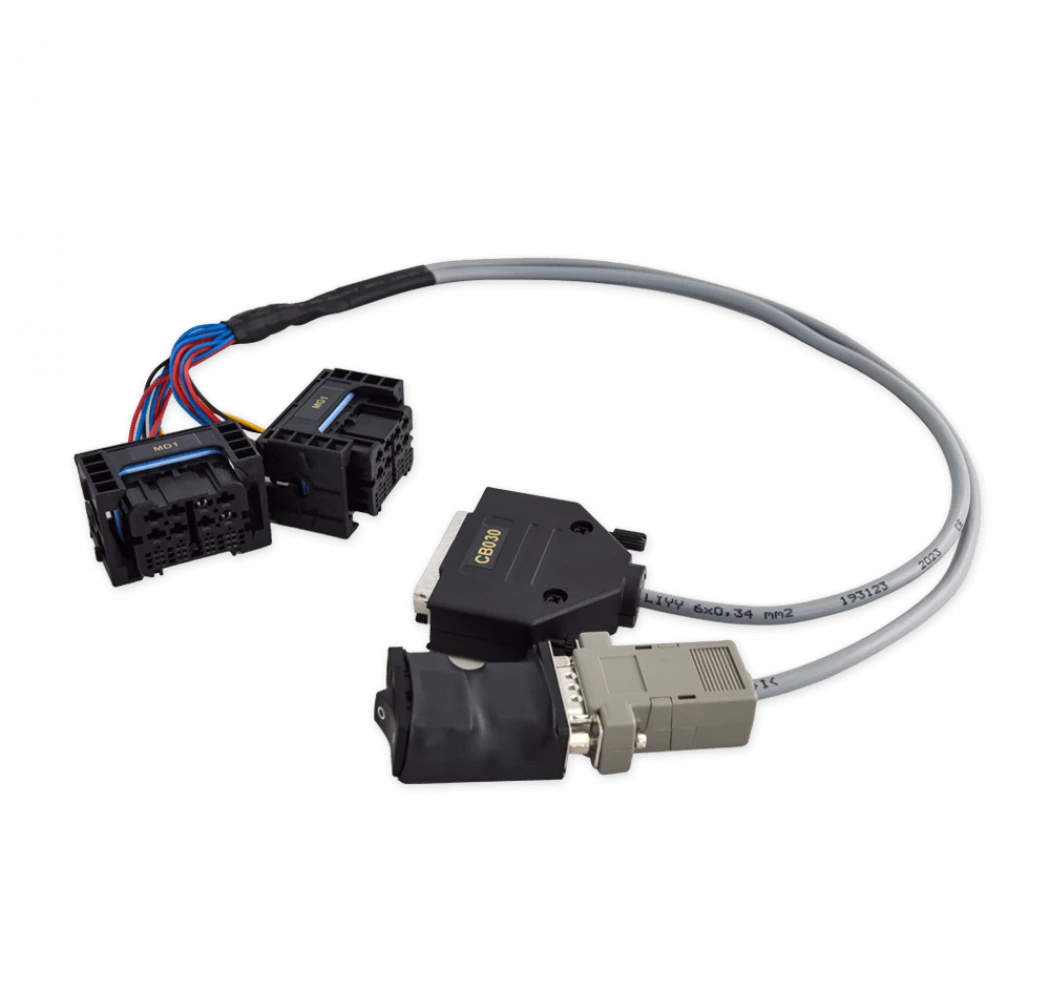

Câble de connexion pour calculateur Mercedes-Benz MD1/MG1, gestionnaire FBS4 et outil de programmation de calculateur (CB030)
Le câble CB030 est destiné à la connexion directe sur banc avec les unités de contrôle moteur BOSCH types MD1, MG1 dans les véhicules et fourgons Mercedes-Benz. Le câble est utile à des fins de diagnostic sur banc et bien sûr pour la programmation FLASH/DFLASH.

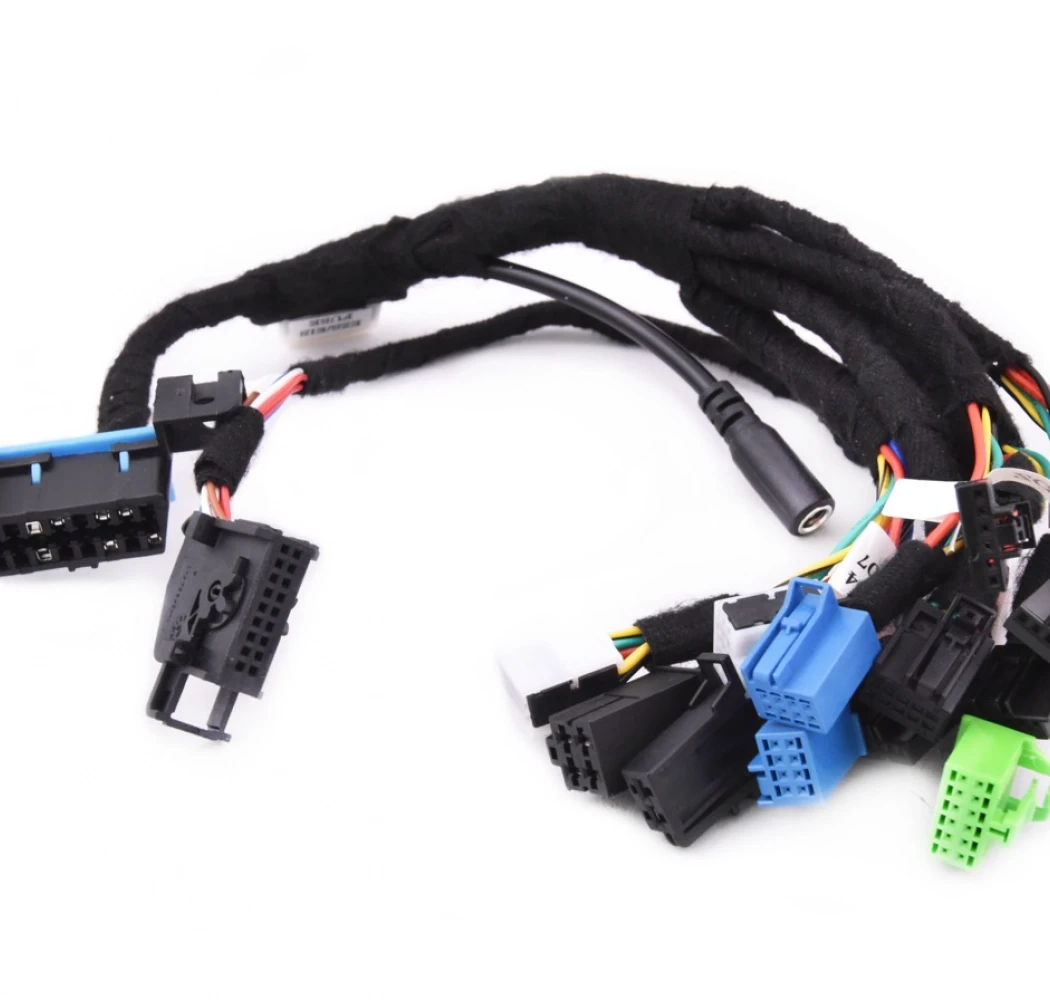

Ensemble de câbles étendus DS-BOX pour connexion directe avec divers modules automobiles/camions sur banc (CB403)
Le câble CB403 est développé pour travailler sur des modules, par exemple des calculateurs, des TCU et autres, sur banc à l'aide du boîtier de distribution ZN051. Il dispose de plusieurs connecteurs pour établir une connexion directe avec une large gamme de modules dans les camions, les bus, les véhicules lourds et les véhicules de tourisme pour les lire, les écrire, les virginiser, les personnaliser, les mettre à jour et plus encore !

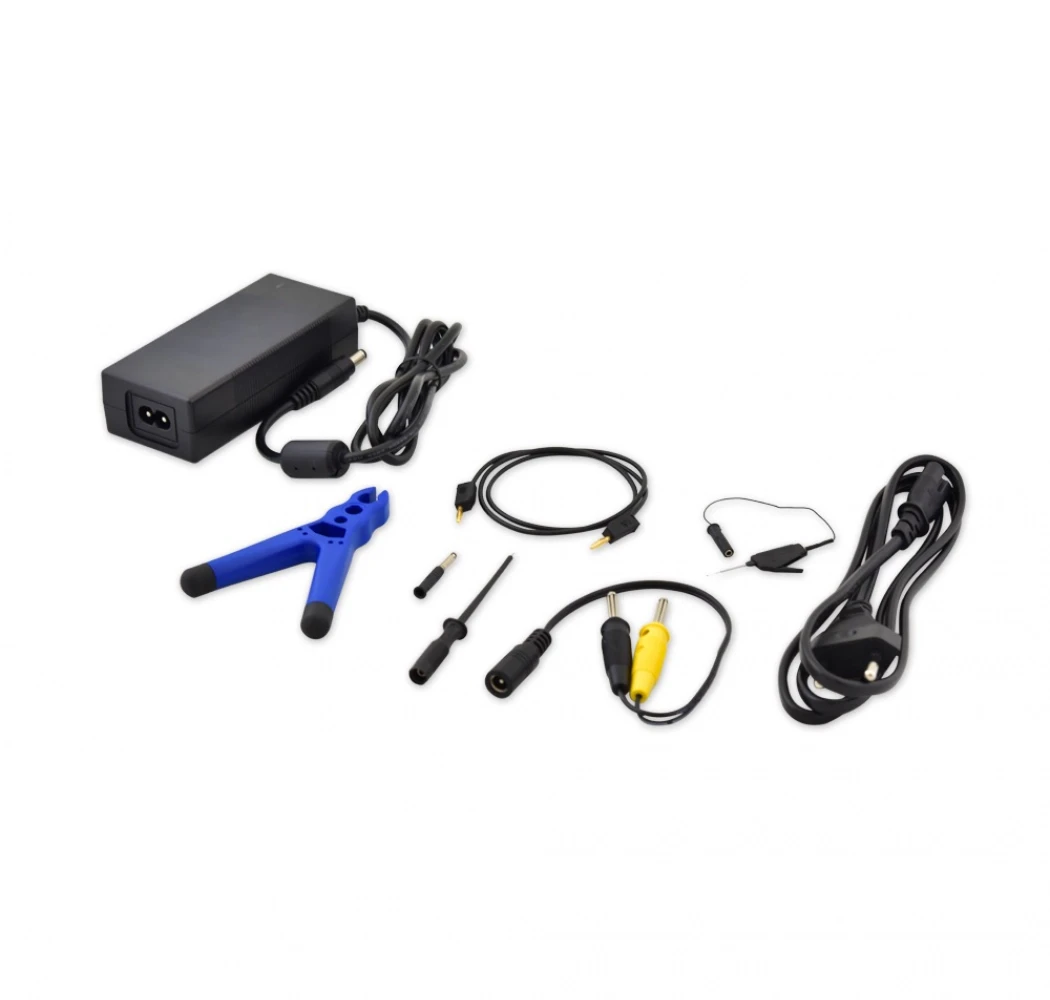

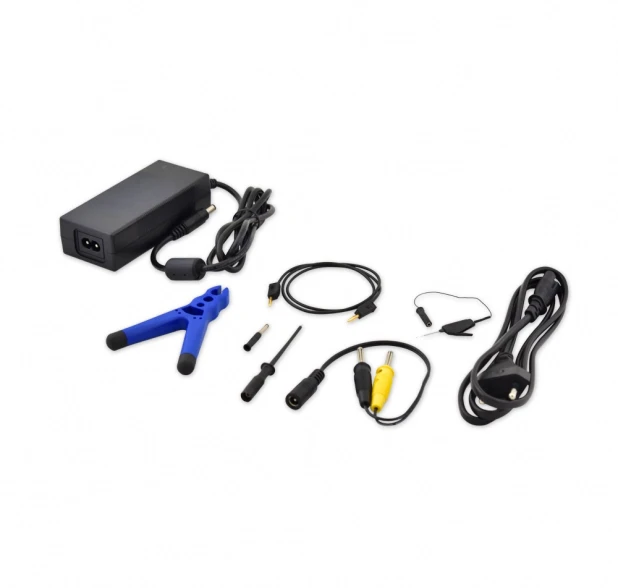

Kit de lecture d'ECU (ZN074)
L'ensemble ZN074 est développé et conçu par l'équipe Abrites pour vous aider dans les procédures de lecture et d'écriture d'ECU sur banc. Il est conçu pour fonctionner avec le boîtier de distribution ZN051 et ne peut pas être utilisé individuellement.

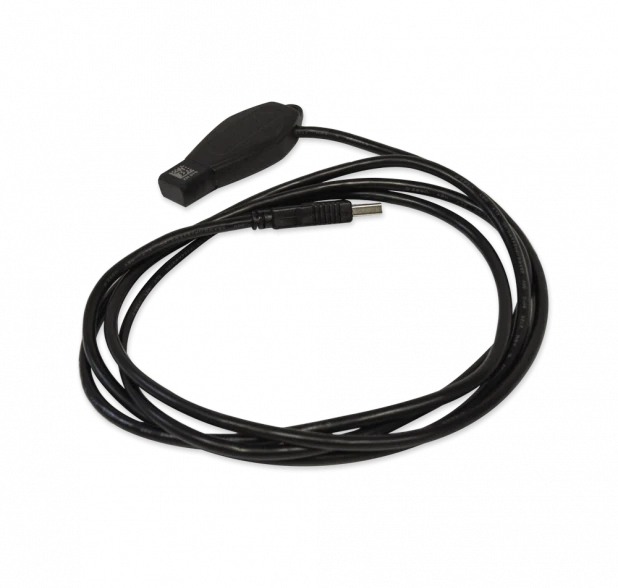

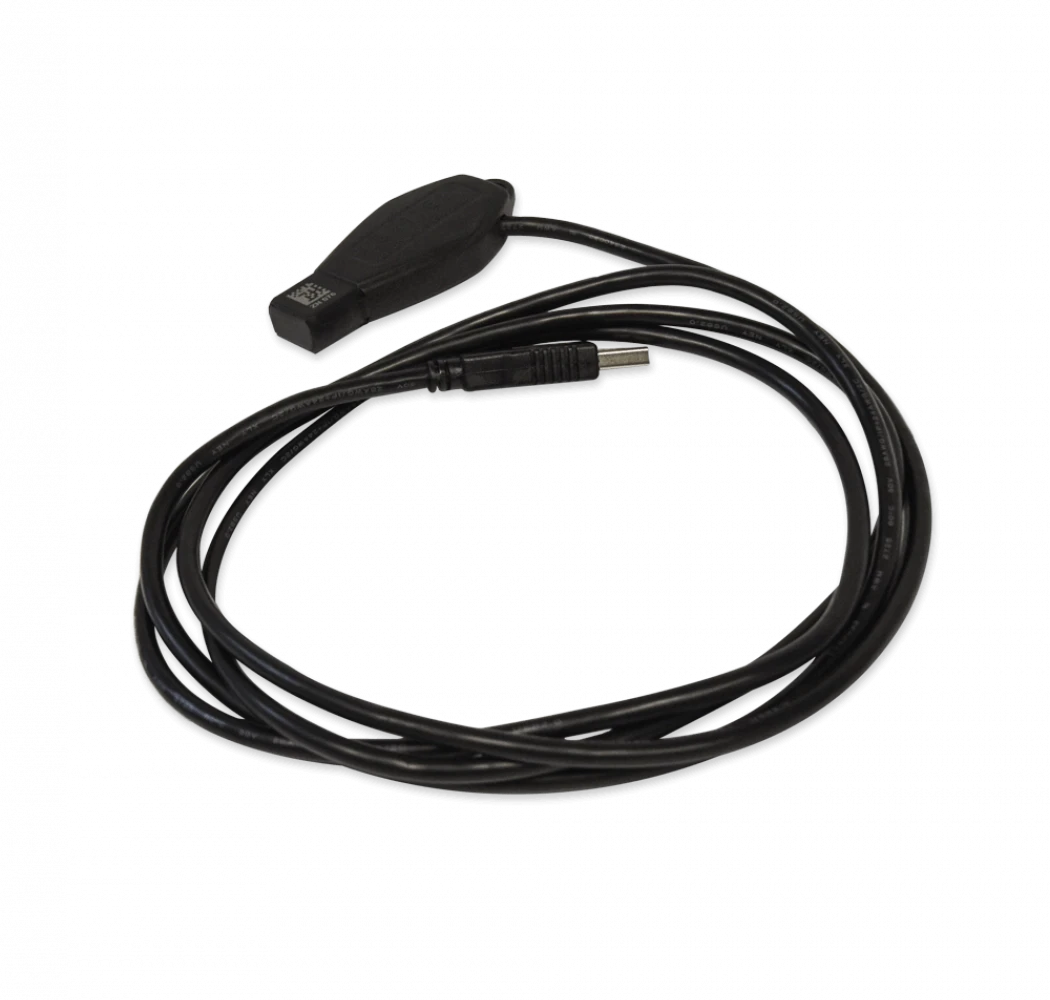

Adaptateur USB IR (ZN076)
Cet ensemble d'adaptateurs infrarouges est conçu pour être utilisé pour lire les informations de l'EZS/EIS des véhicules Mercedes-Benz avec verrouillage IR. Ces informations sont nécessaires lors de l'exécution des procédures de programmation de clés et de remplacement de modules sur ces véhicules.

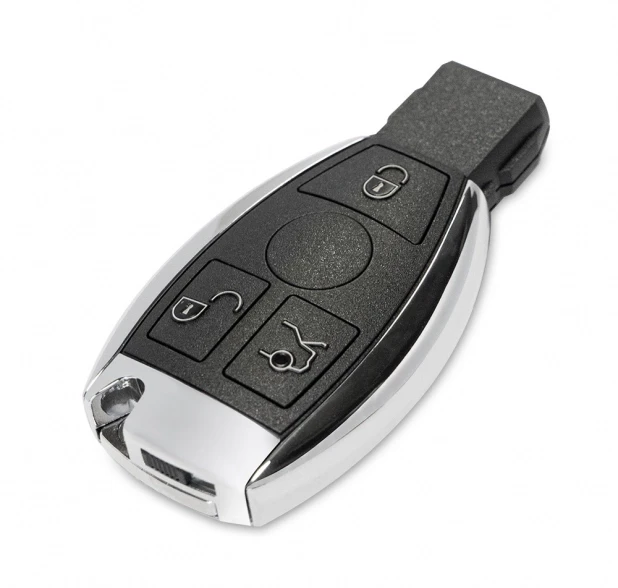

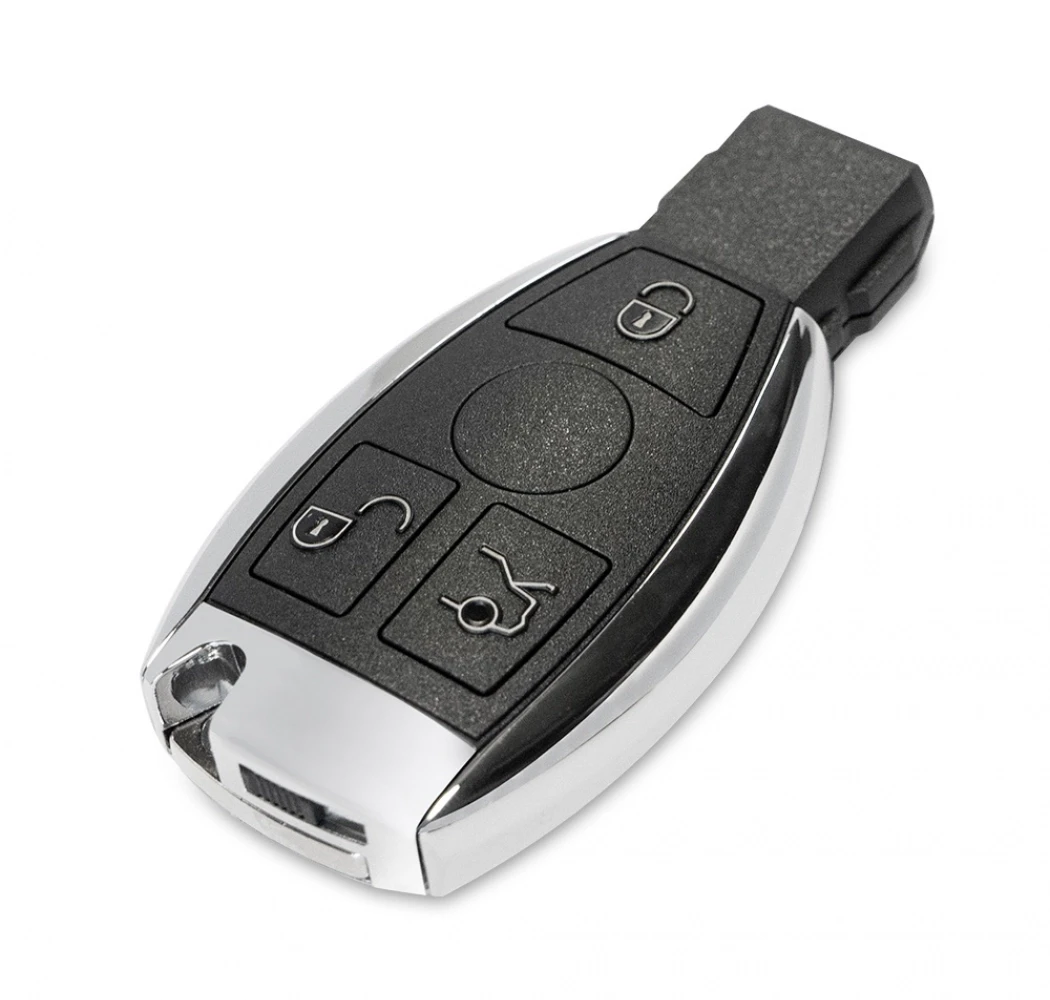

Clé BGA universelle 433/315 MHz pour véhicules Mercedes-Benz (TA52)
La clé BGA universelle Mercedes-Benz TA52 est conçue pour être programmée sur les véhicules Mercedes-Benz FBS3. La clé est entièrement programmée par OBDII et permet de changer la fréquence de 433 MHz à 315 MHz (et vice versa) à l'aide du programmateur PROTAG.

Logiciel :

Étalonnage combiné d'instruments FBS4 (MN030)
MN030 est la dernière fonction spéciale conçue pour l’étalonnage odomètre et le remplacement de modules par OBDII pour les véhicules équipés de tableaux de bord IC213 ou IC222.

Principales fonctionnalités :

• Bloque la synchronisation entre le combiné d’instruments Instrument et l’EZS (pour les modèles équipés de IC213)
• Permet un étalonnage odomètre réussi
• Permet le remplacement de modules (tableaux de bord) – Remise à l’état d’usine et adaptation
• Diverses options “retrofit” telles que la mise à jour d’un cadran analogique vers un cadran numérique

DAS Manager pour voitures FBS4 (MN032)

MN032 est une licence logicielle Mercedes FBS4, conçue par Abrites dès le début pour être le leader mondial en termes de remplacement de modules pour véhicules Mercedes-Benz, tant pour les unités de contrôle neuves que d'occasion.

• Réinitialisation des modules de commande électronique FBS4
• Lecture des données de personnalisation d'un module de commande FBS4 et enregistrement dans un fichier
• Programmation des données de personnalisation d'un fichier précédemment enregistré sur un module de commande FBS4
• Activation des modules de commande FBS4
• Affichage de l'état des modules de commande FBS4, y compris ceux assemblés dans des véhicules hybrides et électriques sans démontage
• Programmation VIN

Réparation du verrouillage électronique de la direction des véhicules Mercedes-Benz FBS4 (MN033)
MN033 est dédié à la résolution d'un problème avec le « défaut du composant ELV » qui empêche le démarrage et la conduite du véhicule. Il s'agit d'un défaut courant dans les modules de verrouillage électronique de la direction (ESL/ELV). Le MN033 vous permet d'effacer l'erreur critique qui bloque le verrouillage électronique de la direction du véhicule. Réalisé via une connexion directe à la ligne de diagnostic ELV. Il peut être exécuté directement dans le véhicule ou sur banc !

FBS4 Personality Expert (MN034)
La licence FBS4 Personality Expert permet de personnaliser facilement TOUS les modules vierges de la génération FBS4 du Mercedes DAS (Drive Authorization System). L'expert en personnalisation n'a pratiquement aucune limite dans sa couverture ! Il a été conçu pour fonctionner avec et s'appuyer sur le MN032. Pour cette raison, ils sont censés fonctionner ensemble. La personnalisation est effectuée par le CAN-BUS interne des modules de contrôle. En effet, la même personnalisation simple est également possible pour les modules DSM et VGS sans avoir besoin d'ouvrir le module ou de connecter un programmateur.

VGS4-NAG2 FBS4 vierge/personnalisation via ABPROG (MN035)

La licence MN035 VGS4-NAG2 FBS4 vierge/personnalisation via ABPROG est dédiée au fonctionnement avec le TCU VGS4-NAG2 7G-Tronic de la génération FBS4/DAS4.
• Lire les données FBS4 des modules VGS4-NAG2 à l'aide d'ABPROG
• Régler les modules VGS4-NAG2 à l'état vierge à l'aide d'ABPROG
• Écrire les données de personnalisation FBS4 sur le TCU à l'aide d'ABPROG.
L'écriture est également disponible via le bus CAN interne
